無功補償與諧波治理不一樣

無功賠償與諧波治理是兩回事嗎？為甚么做濾波的廠家都做無功賠償？

對于這個成績小編給人人解答一下

首先在沒有諧波的情況下，無功功率有其固定的觀點和界說。而在含有諧波的情況下，無功功率的界說和諧波有很大干系，諧波也會影響負載和電網的無功功率，影響功率因數。

如許就有了論斷了，不是兩回事，那具體甚么干系呢？聽小編跟您接著聊！

其次發生諧波的裝配也就是諧波源同時也大都是耗費基波無功功率的裝配，如各類電力電子裝配、電弧爐和變壓器等等，你看看罪魁禍?zhǔn)锥际且患摇?/p>

再次賠償諧波的裝配平日也都是賠償基波無功功率的裝配，如LC無源濾波器、有源電力濾波器中的許多類型均可賠償無功功率，高功率因數整流器既限定了諧波，也進步了功率因數。藥方也是同等的，特別保舉可以或許治理一切電能品質成績的LSVG！

上面請技巧職員出廠具體闡發闡發

當咱們負載為線性負載，體系中沒有諧波時功率因數=cosφ。

假如體系中存在諧波

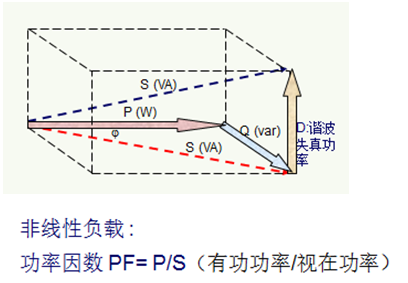

從功率因數的原始界說，咱們可以或許推導出功率因數的一個完整表達式：§＝βcosα

此中：§：體系的功率因數。I1，基波電流，I，總電流。α，電流相角。

β＝I1/I，叫做基波因子。表現基波電流占總電流的比例。

cosα，叫做移相因子。也就是基波的功率因數。

從表達式中看出，總電流不變的情況下，諧波增長，必定招致基波電流削減，就使得基波因子低落，功率因數降低。異樣，電流移相多，移相因子低落，也使得功率因數低落。

以是有諧波源的電力用戶在無功賠償治理上，不克不及純真的寄托功率因數表的讀數還要用及時的存眷因?yàn)橹C波的存在，形成的諧波失真無功哦。
